IdeaPro "Приточно-вытяжные вентиляционные установки с рекуперацией тепла, серии AHE"

Supply and exhaust ventilation systems with heat recovery, series Air-Heat-Exchage

Диапазон рабочих наружных температур

Режим охлаждения
+ 10
... + 42 °C
Режим обогрева
- 15
... + 15 °C

Рекомендованная цена

34,850- ... 200,900-грн.
Найти дилера

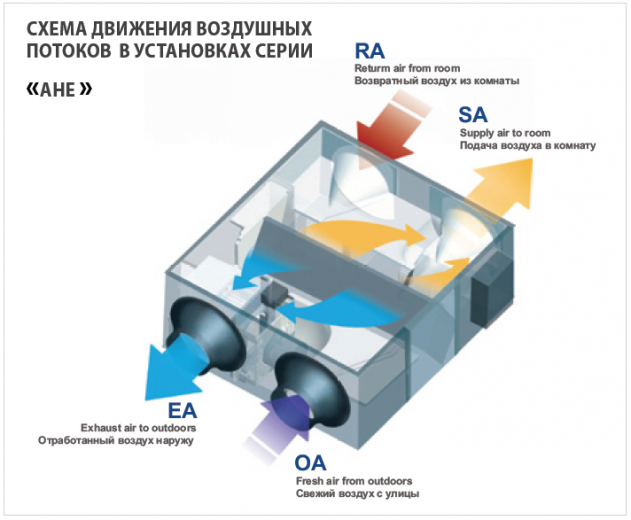

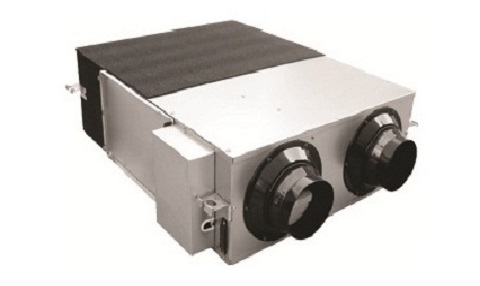

Подвесные приточно-вытяжные вентиляционные установки с рекуперацией теплоты воздуха  (Air Heat-Exchage) предназначены для организации эффективной вентиляции в помещениях, где смонтированы системы кондиционирования или отопления.

При одновременной эксплуатации этого оборудования с СКВ энергозатраты значительно снижаются, при этом температура воздуха поддерживается в заданых параметрах и выполняется воздухообмен (вентиляция);

Supply and exhaust ventilation systems with heat recovery, series Air-Heat-Exchage

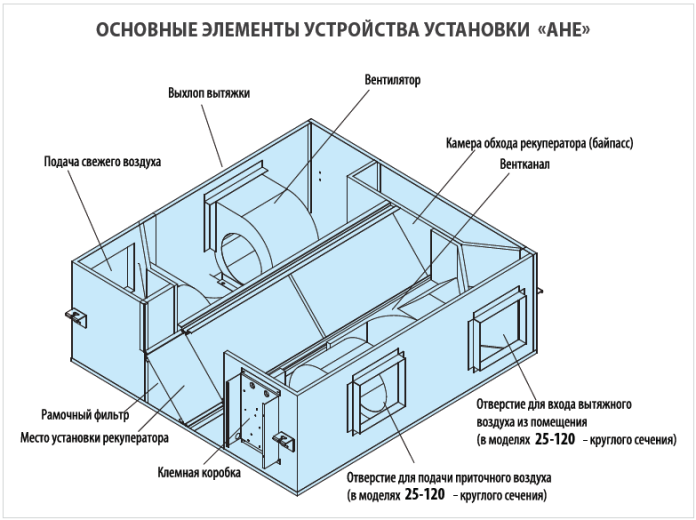

  • Специальный рекуперационных теплообменник, изготовленный из многослойной бумаги обеспечивает минимальный лобовое сопротивление, длительный срок службы и эффективный тепловой обмен потоков воздуха, проходящих сквозь него, а также сохраняется уровень влажности в комнатном воздухе;
  • При эксплуатации требуется периодическая очистка фильтров грубой очистки, установленные перед теплообменником, и промывки самого теплообменника, который вийимается из установок горизонтально (перпендикулярно направлению движения воздуха);
Supply and exhaust ventilation systems with heat recovery, series Air-Heat-Exchage
  • Предлагается 9 моделей с разной производительностью по расхода воздуха;
  • 3 скорости вентиляторов, пользователь осуществляет выбор скорости из своих соображений, или выбирает автоматическую скорость - тогда ее устанавливает микропроцессор управления исходя из темпрературы воздуха в помещении;

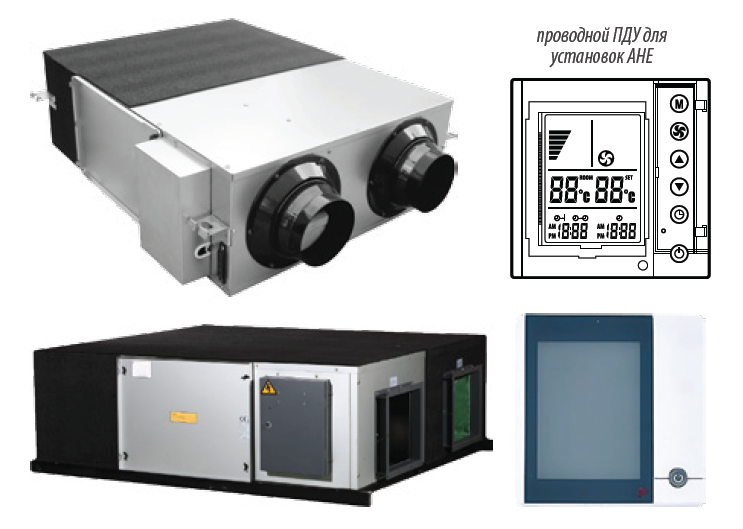

  • 2 режима работы установок «общеобменная вентиляция - рекуператор», «вентиляция с электрообогревом», с открытым или закрытым байпасом. Цикл работы вентустановок регулюетсья под заданную температуру в помещении. Режимы работы и желаемая температура встанавлюються с настенного ПДУ с дисплеи, поставляемый вместе с установкой;
  • В конструкции установки АНЭ-150WB1 камера байпаса не предусмотрена;
  • Опционально можно заказать пульт управления с датчиком CO2.
Supply and exhaust ventilation systems with heat recovery, series Air-Heat-Exchage
Розміри фільтрів AHE
Sale Model  AHE-25W AHE-35W AHE-40W AHE-50W AHE-60W AHE-80W
Power supply V-Ph-Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220V-1Ph-50Hz
Cooling  Temp.efficiency % 68/69/71 67/69/72 68/69/72 67/68/71 67/68/71 68/69/73
Enthalpy efficienty % 51/53/55 51/53/55 51/53/55 51/53/55 51/53/55 51/53/55
Heating  Temp.efficiency % 75/76/77 73/75/77 74/75/77 73/74/76 73/74/76 74/75/77
Enthalpy efficienty % 57/58/60 56/59/60 56/59/60 56/59/60 56/59/60 58/59/60
Indoor fan motor  Model   YSK35-4 YSK55-4 YSK55-4 YSK70-4 YSK70-4 YSK110-4
Insulation class  B B B B B B
Safe class    IP40 IP40 IP40 IP40 IP40 IP40
Input W 105 140 150 220 230 350
Rated current A 0.48 0.65 0.7 0.98 1 1.55
Capacitor uF 1.5 3 3 3 3 6
Speed r/min 1050 1120 1150 1050 1100 1200
Indoor fan  material  ABS ABS ABS ABS ABS ABS
Type  Centrifugal Centrifugal Centrifugal Centrifugal Centrifugal Centrifugal
Diameter mm 192 192 192 230 230 246
Height mm 97 97 97 110 110 203
Indoor air flow m3/h 250/200/150 350/280/220 400/350/270 500/420/330 600/500/360 800/700/625
Indoor external static pressure (Hi)   Pa 85 90 90 100 100 150
Indoor sound level(sound pressure level)   dB(A) 35/33/31 36/34/31 37/35/32 38/35/32 39/36/32 41/37/33
Indoor unit  Dimension(W×H×D) mm 1075*784*270 1075*924*270 1075*924*270 1130*1106*312 1130*1106*312 1488*995*396
Packing ((W×H×D) mm 1125*830*345 1125*985*345 1125*985*345 1190*1150*386 1190*1150*386 1545*1045*470
Net/Gross weight    kg 33/35 38/40 39/41 54/56 55/57 74/76
Connection wiring  Power wiring mm2 0.75 0.75 0.75 1 1 1.5
Signal wiring mm2 0.75 0.75 0.75 1 1 1.5
Fresh air    Fresh Air Diameter  mm 146 146 146 197 197 246
Sale Model  AHE-100W AHE-120WB1 AHE-150WB1 AHE-200WB1 AHE-300WB1
Power supply V-Ph-Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220V-1Ph-50Hz 220v-1Ph-50Hz 220v-1Ph-50Hz
Cooling  Temp.efficiency % 68/69/73 62/65/69 67/68/69 67/68/69 67/68/69
Enthalpy efficienty % 51/53/55 48/49/52 51/53/55 51/53/55 51/53/55
Heating  Temp.efficiency % 74/75/77 70/71/73 70/71/72 70/71/72 70/71/72
Enthalpy efficienty % 56/59/60 51/52/55 55/56/60 55/56/60 55/56/60
Indoor fan motor  Model   YSK120-4 YSK120-4 YF120-200-4A YF139-375-4A25 YF139-550-4A
Insulation class  B B B B B
Safe class    IP40 IP40 IP20 IP20 IP20
Input W 485 500 650 750 1100
Rated current A 2.2 2.3 3 8.4 9.8
Capacitor uF 10 10 10 10 18
Speed r/min 1200 1230 1250 1200 1200
Indoor fan  material  ABS ABS   Galvanized Steel   Galvanized Steel   Galvanized Steel
Type  Centrifugal Centrifugal Centrifugal Centrifugal Centrifugal
Diameter mm 246 246 177.8 228.6 254
Height mm 203 203 177.8 177.8 254
Indoor air flow m3/h 1000/780/650 1200/800/670 1500/1100/860 2000/1800/1600 3000/2800/2600
Indoor external static pressure (Hi)   Pa 150 150 180 200 250
Indoor sound level(sound pressure level)   dB(A) 41/37/33 42/37/33 52/47/35 54/52/50 60/58/56
Indoor unit  Dimension(W×H×D) mm 1488*1246*396 1488*1246*396 1500*1020*558 1460*1035*558 1640*1240*558
Packing ((W×H×D) mm 1545*1300*470 1545*1300*470 1570*1060*740 1530*1075*740 1710*1080*740
Net/Gross weight    kg 89/91 89/91 90/110 104/131 129/167
Connection wiring  Power wiring mm2 1.5 1.5 1.5 1.5 1.5
Signal wiring mm2 1.5 1.5 1.5 0.5 0.5
Fresh air    Fresh Air Diameter  mm 246 246 230*210 230*260 330*300
Модель виносного канального нагрівача до моделі ПВУР для AHE-60W/D для AHE-80W/D для AHE-100W/D для AHE-120WB1/D
Електроживлення В/Гц/Ф 380~415 / 50 / 3
Електрична потужність кВт 5 6 7 7,5
Розміри без упаковки Ш×Г×В мм 300×500×312 300×500×396 300×500×396 300×500×396
Вага нетто кг 12,5 14,3 15,8 17,6
Supply and exhaust ventilation systems with heat recovery, series Air-Heat-Exchage
Розміри фільтрів AHE
Инструукция по установке и использованию рекуператора серии AHE
Посібник по установці та використанню рекуператора серії AHE (2019)
Загрузить
5.85 МБ
Разъяснение по работе ТЭН на вентустановках AHE (2016)
Разъяснение по работе ТЭН на вентустановках AHE (2016)
Загрузить
112.04 КБ
