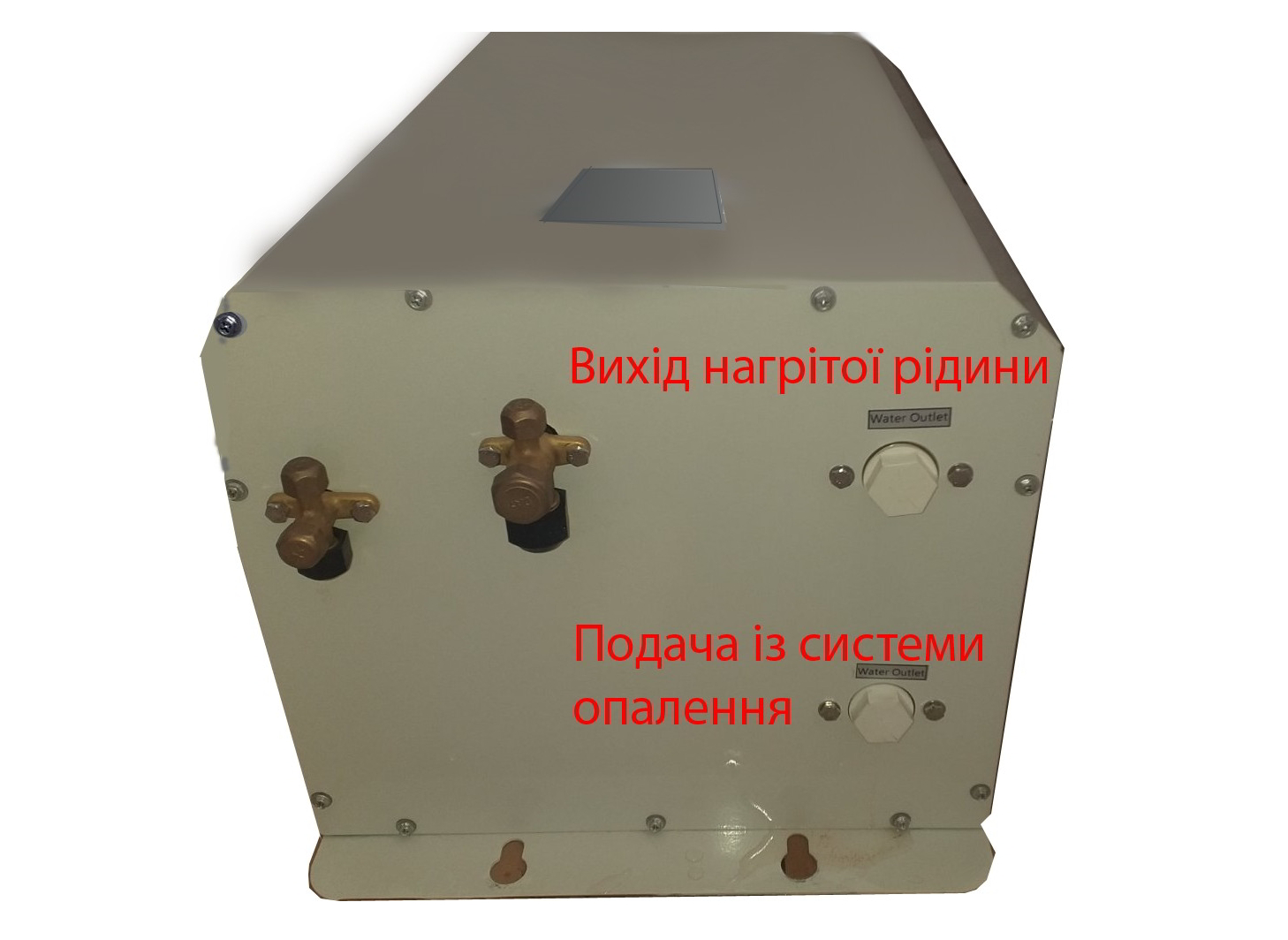

IDU ТН ISW
Full DC Inverter
Рекомендована ціна
0-грн.
Опис
Модельний ряд ТН серії ISW, буде поставлятися з тепловою потужністю 10, 16, 18, 24 та 28 кВт (зазначена потужність при температурах A7-W35), модель на 10кВт - з живленням 220В/1Ф, інші моделі з електроживленням 380В/3Ф, всі вони - без електро-тенів у внутрішньому блоці. Споживання електроенергії 2,2 – 3,6 – 4,1 – 6,5 – 8 кВт відповідно (при номінальному навантаженні).
У внутрішніх блоках встановлений пластинчастий теплообмінник з нержавіючої сталі тип SS-316 і циркуляційний насос Wilo (у моделях всередину блоків 10-16-18кВт) або Grundfoss (у моделях всередину блоків 24-28кВт), а також комплектуються пультом дистанційного керування, з можливістю підключення до локальної мережі по Wi-Fi.
Характеристики
| FULL DC INVERTER HOT WATER + HEATING+COOLING EVI HEAT PUMP (SPLIT) | ||||||
| IDEA PRO MODEL | Зовн / внутр блоки | ISW-10SF1-DN1 / ISW-10SF1-SPM | ISW-15SF1-DRN1 / ISW-15SF1-SPM | ISW-18SF1-DRN1 / ISW-18SF1-SPM | ISW-24SF1-DRN1 / ISW-24SF1-SPM | ISW-32SF1-DRN1 / ISW-32SF1-SPM |
| Working Temperature Range | -25～43℃ | |||||
| Power Supply | 220-240V/50Hz | 380-415V/50Hz | 380-415V/50Hz | |||
| A7W35 | Heating capacity (min-max) (kW) | 10(3-11) | 15(4-16) | 18(4-20) | 24(5-27) | 32(5-35) |
| Input power (kW) | 2.30 | 3.72 | 4.42 | 6.00 | 8.00 | |
| Rated current (A) | 10.50 | 5.70 | 6.70 | 9.10 | 9.10 | |
| COP | 3.75~4.6 | 3.82~4.58 | 376~4.62 | 3.9~4.6 | 3.74~4.58 | |
| A2W45 | Heating capacity(min-max) (kW) | 7.8(3-8) | 12.5(5-13) | 15(4-16) | 19(5-20) | 25(5-27) |
| Heating input power(kW) | 2.32 | 3.80 | 4.55 | 5.80 | 7.70 | |
| Rated current (A) | 11.00 | 5.80 | 7.00 | 9.00 | 12.00 | |
| COP | 3.36 | 3.30 | 3.30 | 3.28 | 3.25 | |
| A35W7 | Cooling Capacity/EER (kW) | 7/2.81 | 11/2.8 | 14/2.8 | 19/2.7 | 25/2.75 |
| Rated Cooling Input Power/Current(kW/A) | 2.5/11.3 | 3.95/6.1 | 5.0/8.0 | 7.0/10.0 | 9.1/14 | |
| Heating Outlet hot water temperature range (℃) | 25-60 | |||||
| Cooling Outlet water temperature range (℃) | 7-12 | |||||
| IP Grade (Level of protection) | IPX4 | |||||
| Anti-electric shock Rate | I | |||||
| Noise (dB(A)) | ≤55 | ≤60 | ≤60 | ≤70 | ≤70 | |
| Net weight/Gross weight(kg) | 105/115 | 160/175 | 190/205 | 220/215 | 250/215 | |
| Diameter of pipe (mm) | DN25 | DN25 | DN32 | DN32 | DN32 | |
| Cabinet material plate | Galvanized steel/Spray/Gray | |||||
| Machine size | Outdoor unit (W*D*H) | 880*420*790 | 930*410*1270 | 1018*450*1366 | 1150*480*1440 | 1240*480*1630 |
| Indoor unit (W*D*H) | 380*330*685 | 380*330*685 | 450*330*815 | 550*420*920 | 550*420*920 | |
| Packing size(W*D*H) | Outdoor unit (W*D*H) | 980*520*970 | 1030*510*1450 | 1120*550*1480 | 1300/580/1600 | 1380/580/1730 |
| Indoor unit (W*D*H) | 420*450*720 | 420*450*720 | 520*420*910 | 650*520*1010 | 650*520*1010 | |
| Compressor | Panasonic Rotary EVI DC inverter / Mitsubishi Inverter | |||||
| Refrigerant/Weight (Kg) | R410/2.2 | R410/ 2.6 | R410/ 2.8 | R410/ 3.6 | R410/ 4.6 | |
| Fan Motor | DC VariableSpeed Motor | |||||
| Condenser | SS 316 Brazed Plate Heat Exchanger | |||||
| Water pump | Wilo | Wilo | Wilo | Grundfos | Grundfos | |
| Expansion tank | 2L | 2L | 2L | 5L | 5L | |
| Four-way valve | Sanhua | Sanhua | Sanhua | Sanhua | Sanhua | |
| Controller | 7m Wired controller touch screen display + WIFI controller | |||||
| Copper pipe Diameter High/Low (inch) | 3/8"+ 5/8" | 1/2" + 7/8" | ||||
| Expansion valve | Sanhua | |||||
| Water Road Electric Heater | Optional (2kW Extra) | Optional(2kW Extra) | ||||
| Low-voltage switch | 0.15/0.05MPa | 0.15/0.05MPa | 0.15/0.05MPa | |||
| High-voltage switch | 3.6/4.2MPa | 3.6/4.2MPa | 3.6/4.2MPa | |||
| Package | Polywood packing | |||||
| Weight | Outdoor unit (kg) | 68 | 95 | 105 | 155 | 185 |
| Indoor unit (kg) | 32 | 37 | 40 | 75 | 80 | |
| Remark: A7W35 working condition: Dry bulb temperature 7℃, Wet bulb temperature6℃. Outlet water temperature 35℃. A2W45working condition: Dry bulb temperature 2℃, Wet bulb temperature1℃. Outlet water temperature 45℃. A35W7 cooling conditions: Ambient temperature 35°C, inlet water temperature 12°C, outlet water temperature 7°C. |
||||||
